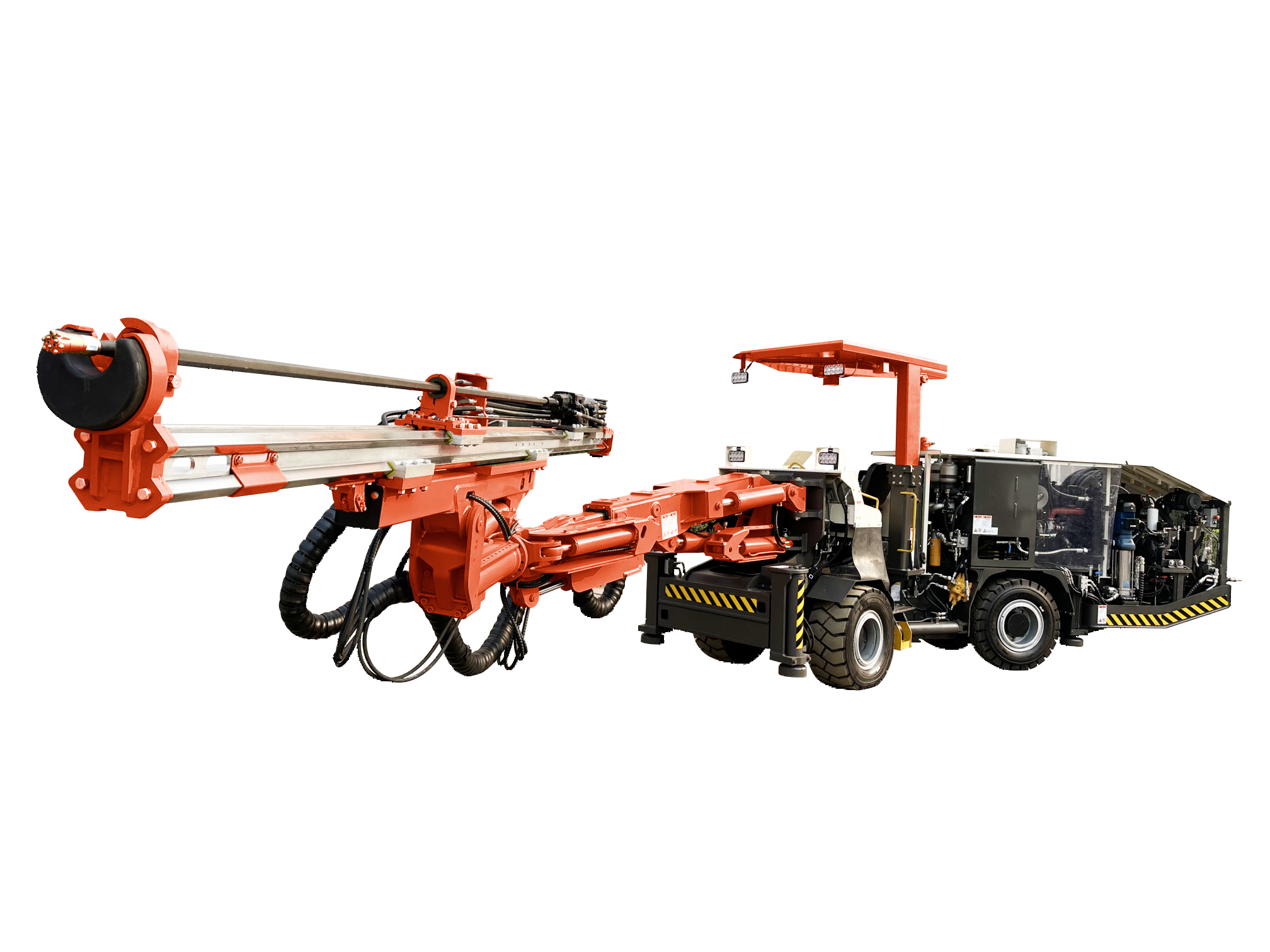

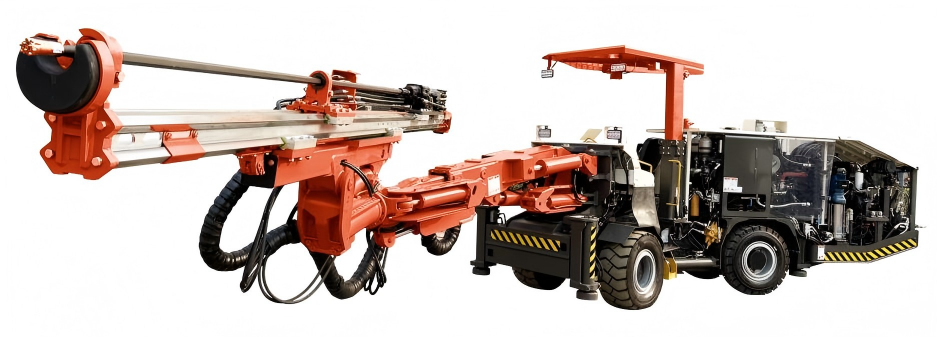

UD291F液压掘进钻车

Name: UD291F液压掘进钻车
SKU: -1

产品型号：UD291F

UD291F 是一款紧凑而灵活的单臂电控-液压掘进钻车，用于地下矿山巷道以及工程建设隧道的掘进，断面达30m2。

UD291F 装备的20kW 山特维克LD60 液压凿岩机，在不同的岩石类型中具有更高而稳的穿孔速度和钻具寿命。坚固的LG-B26F 钻臂具有推进梁3600 回转和出色的自动持平功能，以及更大而优的断面覆盖，实现快速而稳定和精确掘进钻孔，以及其它多种用途钻孔。直接控制的LG-IBC 钻孔液压系统的自动控制功能确保了操作者能够集中精力于安全、快速和精确的钻孔作业。

UD291F 配备了大功率柴油机、重型四轮驱动、铰接式转向和FOPS 安全顶棚。钻车的总体布置确保并兼顾了钻车在狭窄巷道和工程隧道中行驶稳定性和操作视野。钻车易于操作且维护保养性好，所有日常保养均可落地式进行。

在线咨询

相关产品

参数规格表

覆盖断面	30m2
凿岩机型号	LD60,20kW
推进梁	LG-3700
大臂	LG-B26F
孔深	3,440mm
转弯宽度(T型)	2,500mm
转向角	±35o
运输宽度	1,540mm
运输高度	2,170mm
运输长度	11,240mm
总重	11,850kg
型号	LD60
功率	20kW
冲击压力	120~210bar
冲击频率	69HZ
旋转速度	最大250rpm(OMS80)
旋转扭矩	400Nm(OMS80)
孔径	32–45mm
孔径（扩孔）	76–127mm
钎尾（公螺纹）	T38/45mm
推荐钻杆	T38-Hex35-R32
重量	144kg
长度	1,024mm
大臂
型号	LG-B26F
自动持平覆盖面积	24m2
调平方式	自动液压持平
大臂伸缩	800mm
推进梁伸缩	1,600mm
大臂净重	1,850kg
旋转角度	360°
推进梁
型号	LG-3700
推进力	25kN
长度	5,440mm
钻杆长度	3,700mm
孔深	3,440mm
重量	500kg
液压系统
泵站	55kW
工作原理	液压直控
液压泵	齿轮泵
滤油精度	10µ
液压油箱	150L
低油位报警与保护	油位指示和自动报警
钻孔控制系统
控制系统	LG-IBC，液压
钻孔参数可调	全功率冲击

	半功率开孔
	推进、旋转、洗孔
自动功能	防卡钎

	冲击跟随、停止冲击
标准电压	380V
频率	50HZ
总输入功率	70kW
启动方式	星三角
电缆卷盘控制	驾驶位
相序保护	自动
前灯(工作+行驶)	4x24WLED(24V)
后行驶灯	2x24WLED(24V)
驾驶位灯	1x3WLED(24V)
黄闪灯	1x3WLED(24V)
电瓶	2x12V,120Ah
风和水系统
系统类型	水
水泵功率	2.2kW
水泵排量	50L/min,15bar

	进口水压4bar
水泵进口压力	2–5.4bar
系统水压	10-15bar
钎尾润滑	油雾润滑
空压机	1m3/min,7bar
凿岩机耗油	180-250g/h
凿岩机耗气	250–350L/min
安全顶棚
安全顶棚	FOPS防落石认证
噪音等级EN16228	操作平台102分贝
操作座椅	钻孔+行驶

	可调座椅+安全带
转向型式	双油缸驱动铰接式
转向角	±35o
后桥摆动角	±7o
离地间隙	190mm
发动机	YCF3690,66kW,国四
传动	液力变矩器+变速箱+驱动桥
轮胎	8.25-20-18PR(后)

	355/65-15NHS(前)
行驶与驻车制动	弹簧制动、液压释放

	封闭多盘湿式制动器
最大行驶速度	6km/h
爬坡能力	15o
侧倾	5o
燃油箱	60L
液压支腿	2x垂直(前)

	2x垂直(后)
手持灭火器	1x6kg(ABC型)
行驶警报	标配
手册	1x操作保养手册

	1x零部件图册
高原配置模块	380V
高寒配置模块	完整套
自动灭火系统	完整套
气动润滑系统	完整套
水路减压阀	完整套
手动加油泵	完整套
LD60凿岩机专用工具	完整套

主要功能

UD291F 是一款紧凑而灵活的单臂电控-液压掘进钻车，用于地下矿山巷道以及工程建设隧道的掘进，断面达30m2。
