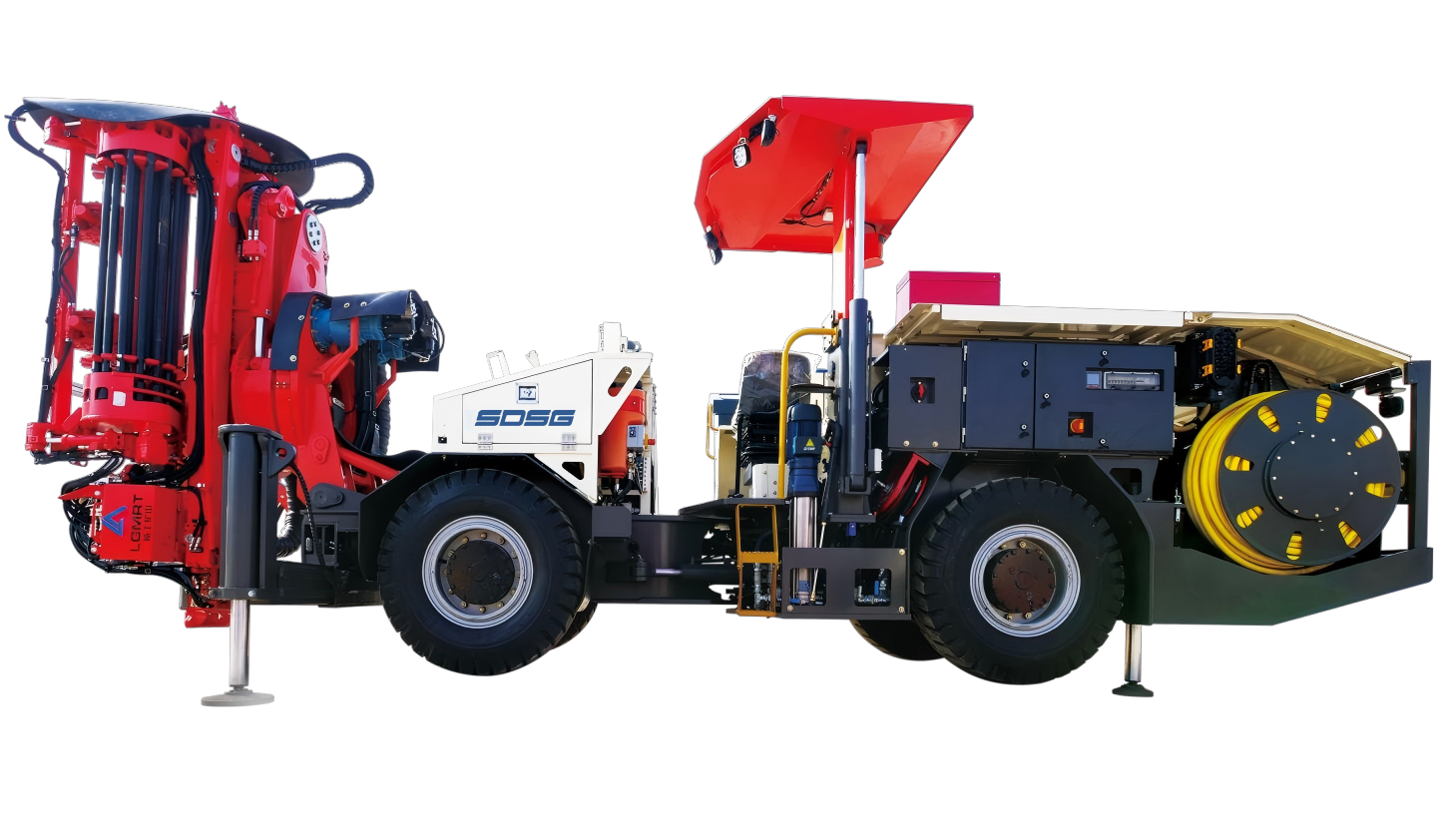

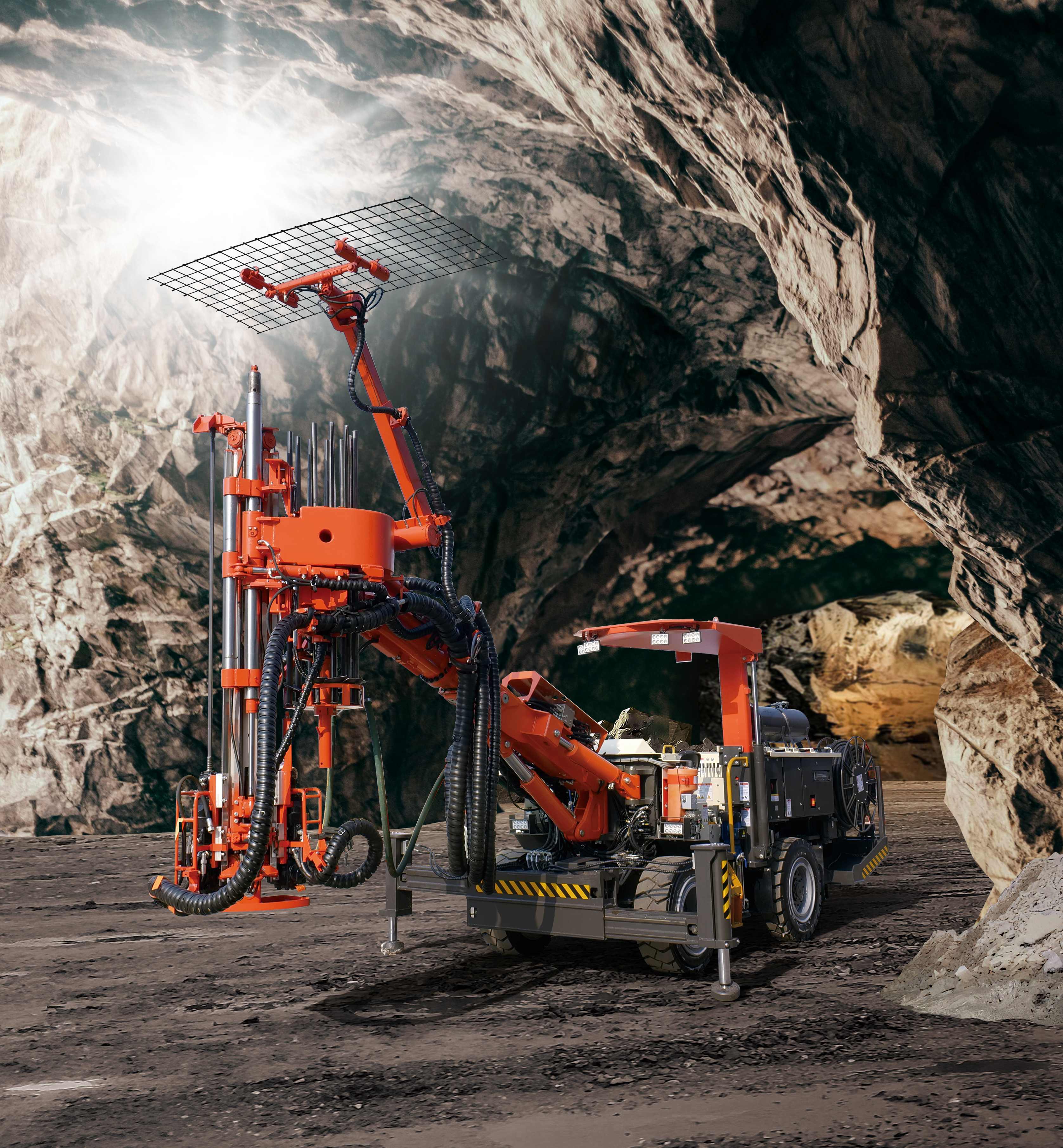

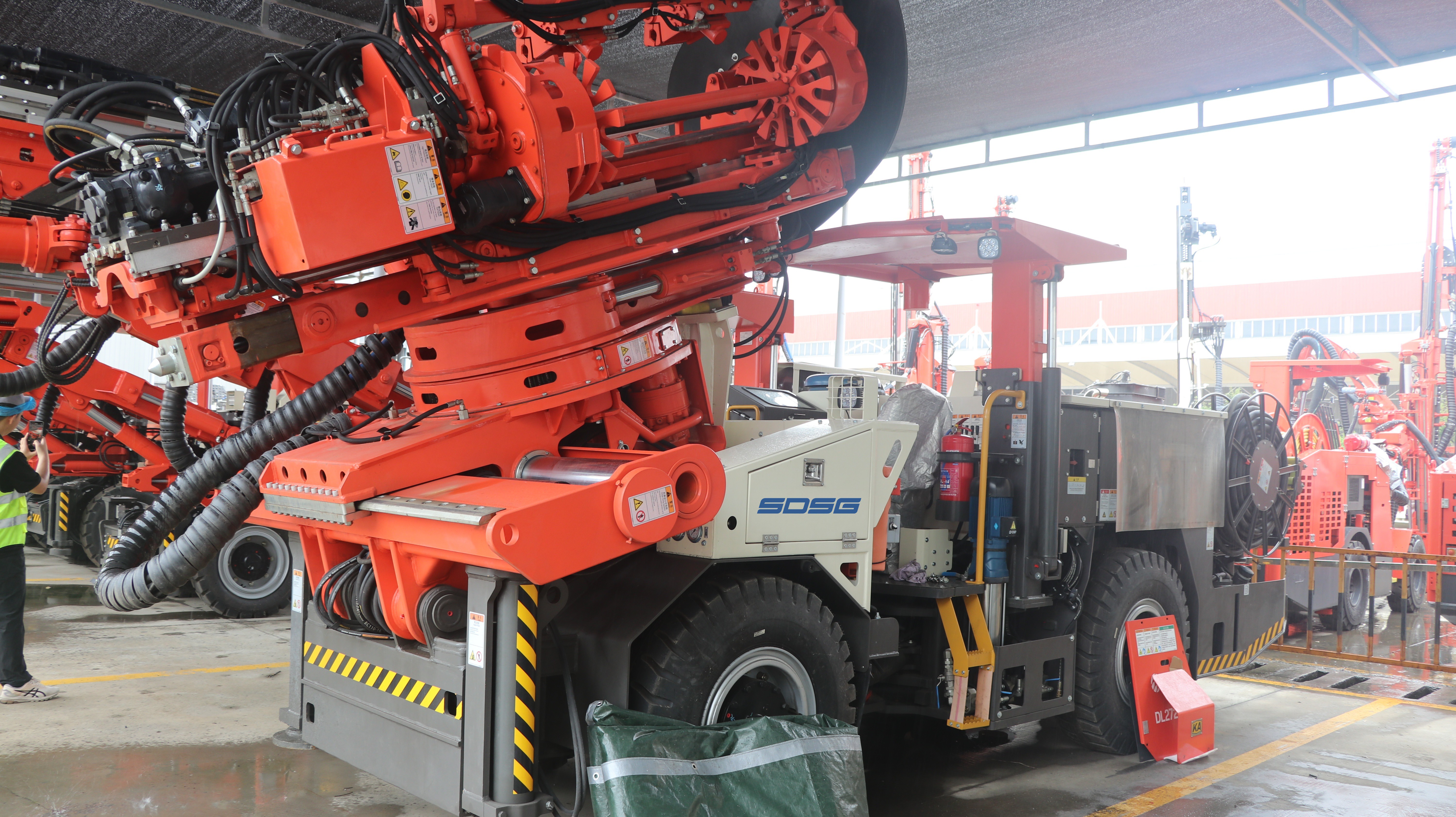

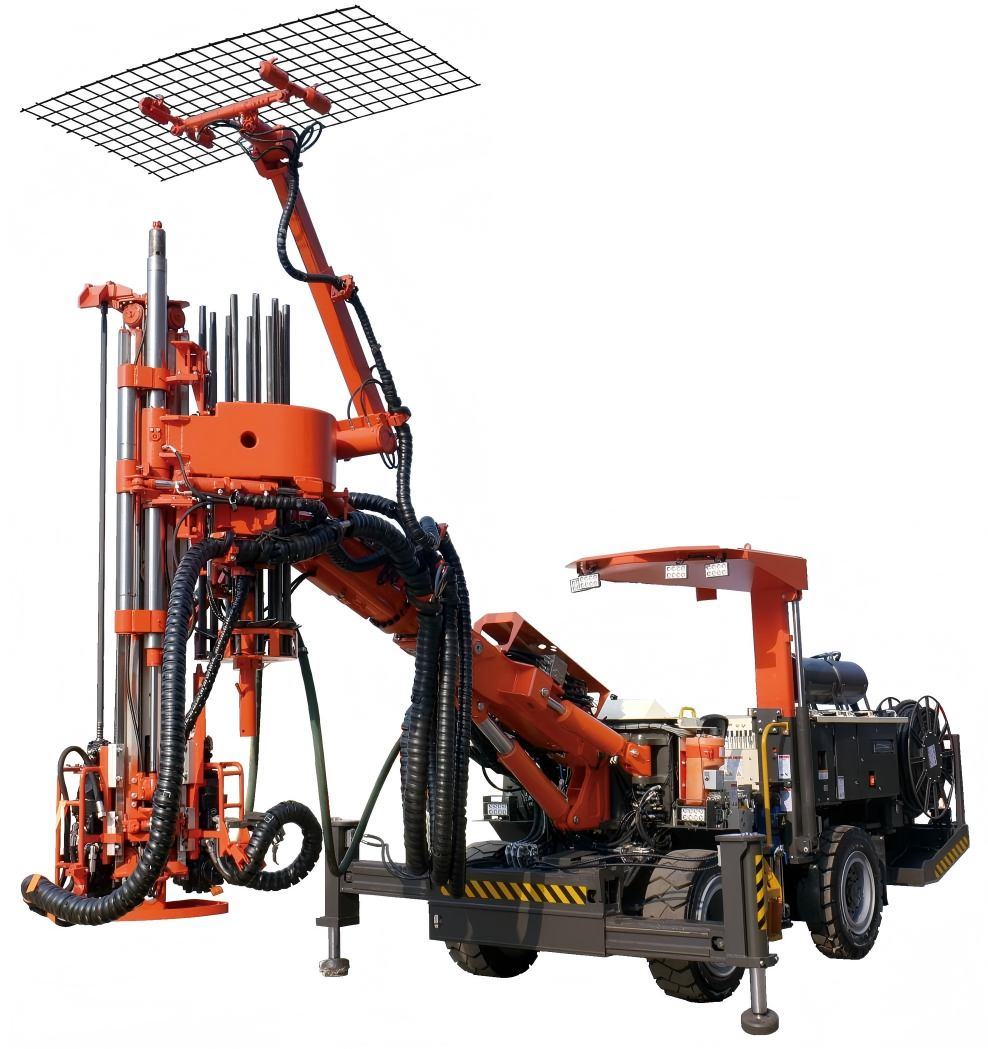

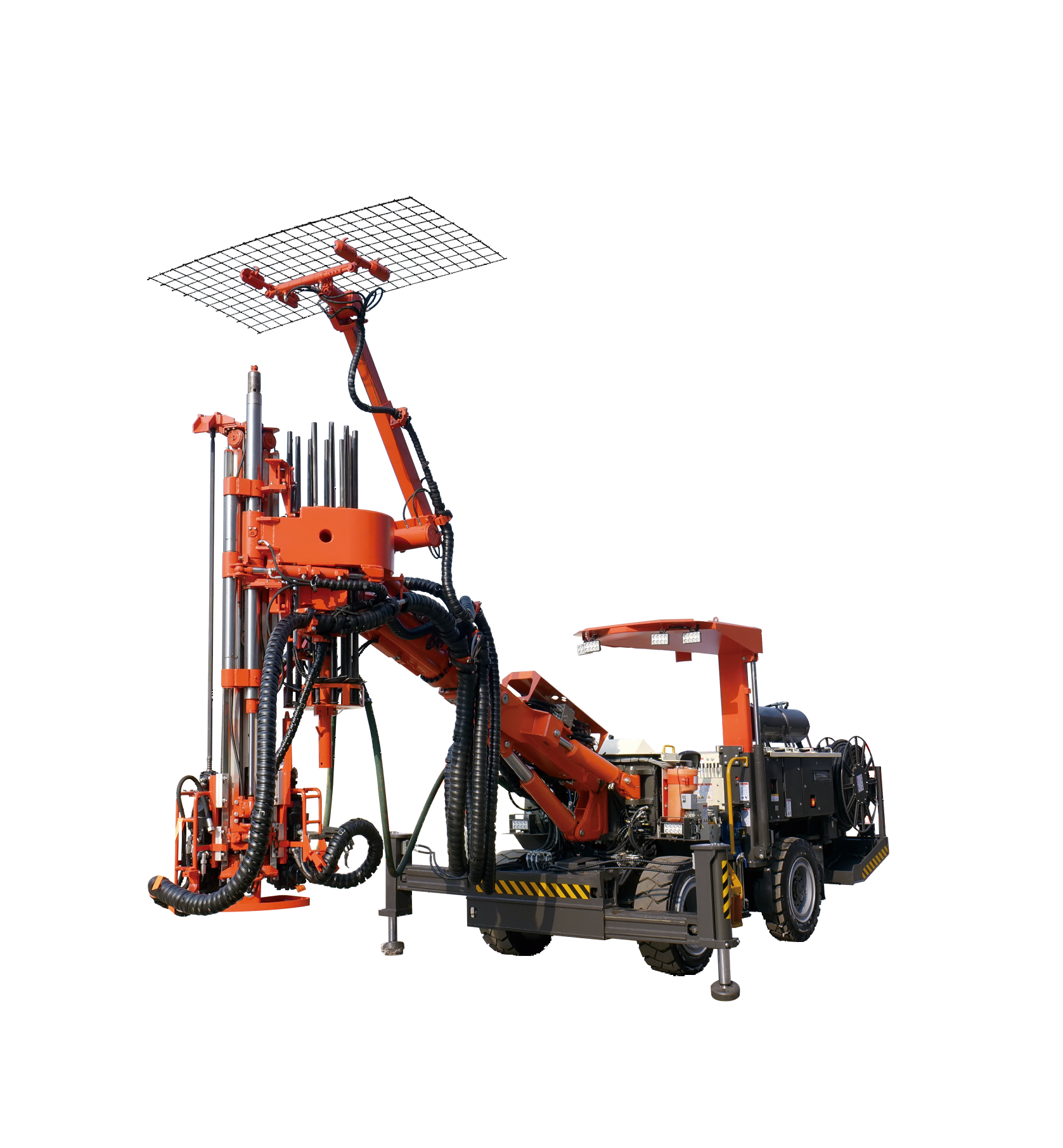

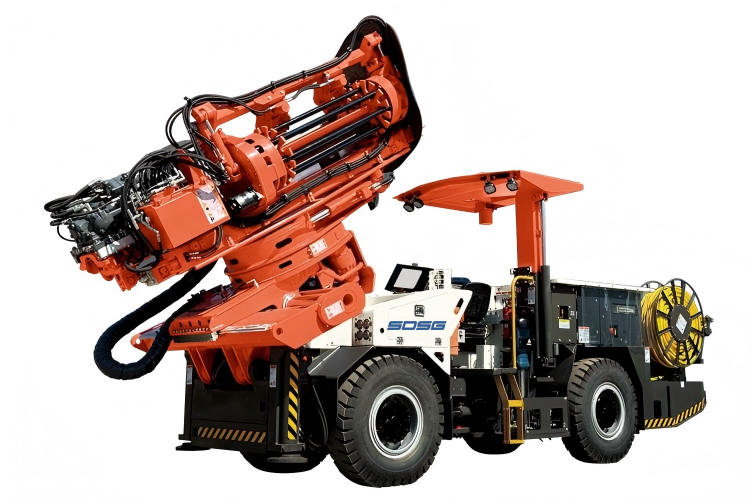

UDL391RH矿用液压采矿钻车

Name: UDL391RH矿用液压采矿钻车
SKU: -1

产品型号：UDL391RH

UDL391RH 适用于3.9×3 .9m 及以上尺寸生产巷道的中深孔作业，秉承简约且实用的设计理念，具有可靠性高、生产效率高、运营成本低等优势。

UDL391RH 配备了大功率柴油机、重型四轮驱动、铰接式转向底盘及FOPS 标准认证安全顶棚。装备的22 kW 山特维克LD120SH 液压凿岩机，使得钻车在不同的岩石类型中具有更高而稳的穿孔速度和钻具寿命。THC 钻孔液压系统的自动控制功能确保了操作者能够集中精力于安全、快速和精确的钻孔作业。

UDL391RH 合理的总体布置使得钻车兼具行驶稳定性及良好的操作视野。钻车易于操作且维护保养性好，所有日常保养均可落地式进行。

在线咨询

相关产品

参数规格表

凿岩机型号	LD120SH(22kW)
钻杆长度	1,525mm(标配)

	(1,220mm--1,830mm)
钻孔直径	60-127mm
旋转中心高	1,605mm
转弯宽度（T型）	3,200mm
巷道最小高度X宽度	3,900X3,900mm
巷道最大高度X宽度	5,200X5,990mm
运输宽度	1,850mm
运输高度	3,250mm
运输长度	7,390mm
总重	16,500kg
型号	LD120SH
功率	22kW
冲击压力	80-200bar
冲击频率	53Hz
旋转速度	0-180rpm(OMT200)
旋转扭矩	1,095Nm(OMT200)
孔径	60-127mm
钎尾（公螺纹）	T38,T45（标配）,T51
推进梁
推进梁长度	2,940mm（钻杆长1,220mm）
推进梁长度（标配）	3,240mm（钻杆长1,525mm）
推进梁长度	3,550mm（钻杆长1,830mm）
储杆仓容量	20+1
储杆仓花盘	CC705
扶杆器	PITO7
推进力	31kN
推进和返回速度	最快0.3m/s
定位系统
补偿行程	1,100mm
回转角度	360°
LG15型摆臂	1.5m的平行定位(左/右方向)
推进梁前顶尖行程	2,000mm
推进梁后顶尖行程	1,670mm
推进梁左右倾斜角度	左42°/右42°
推进梁前后倾斜角度	前20°/后70°
激光至钻孔中心距离	2,000mm
液压系统
液压泵	100cc(冲击+推进)+45cc

	（回转+定位）
滤油精度	10µ
液压油箱	200L
低油位报警与保护	油位指示和自动报警
控制系统	THC，EDS电气直控系统
控制盘	有线遥控
钻孔参数可调	全功率冲击；半功率开孔
推进、旋转、洗孔
自动功能防卡钎
电气系统
标准电压
频率
总输入功率
主电机功率
启动方式
电缆卷盘控制
相序保护
侧向激光定位器
前灯(工作+行驶)
后行驶灯
驾驶位灯
黄闪灯
三角架上的工作照明灯
电瓶
风和水系统
系统类型	水
水泵功率	3kW
水泵排量	100L/min@10bar

	进口水压4bar
水泵进口压力	2–4bar
系统水压	10–15bar
钎尾润滑	油雾润滑
空压机	1.0m3/min,7bar
凿岩机耗油	250–550g/h
凿岩机耗气	250–350L/min
安全顶棚
安全顶棚	FOPS标准设计
噪音等级EN16228	操作平台102分贝
操作座椅	钻孔+行驶

	座椅可调+安全带
转向型式	双油缸驱动铰接式
转向角	±35o
后桥摆动角	±6o
离地间隙	295mm
轮胎离地高度	255mm
发动机	YCF3690,66kW,国IV
传动	液力变矩器+变速箱+驱动桥
轮胎	12.00-20-20PR
行驶	封闭多盘湿式制动器
驻车与紧急制动	SAHR
行驶速度	>8km/h(水平)
爬坡能力	15o
侧倾	5o
燃油箱	60L
液压支腿	2x垂直(前)

	2x垂直(后)
手动集中润滑点	底盘
手持灭火器	1x6kg(ABC型)
行驶警报	标配
手册	1x操作保养手册

	1x零部件图册
凿岩机	LD120S
凿岩机专用工具	完整套
电控系统	660V1000V
地面漏电保护柜	1000V
T38-64mm钻具系统	完整套
精确孔深测量机构	完整套
底盘自动集中润滑装置	完整套
水雾洗孔系统	完整套
手动加油泵	完整套

主要功能

UDL391RH 适用于3.9×3 .9m 及以上尺寸生产巷道的中深孔作业，秉承简约且实用的设计理念，具有可靠性高、生产效率高、运营成本低等优势。

UDL391RH 合理的总体布置使得钻车兼具行驶稳定性及良好的操作视野。钻车易于操作且维护保养性好，所有日常保养均可落地式进行。
